BARRAS

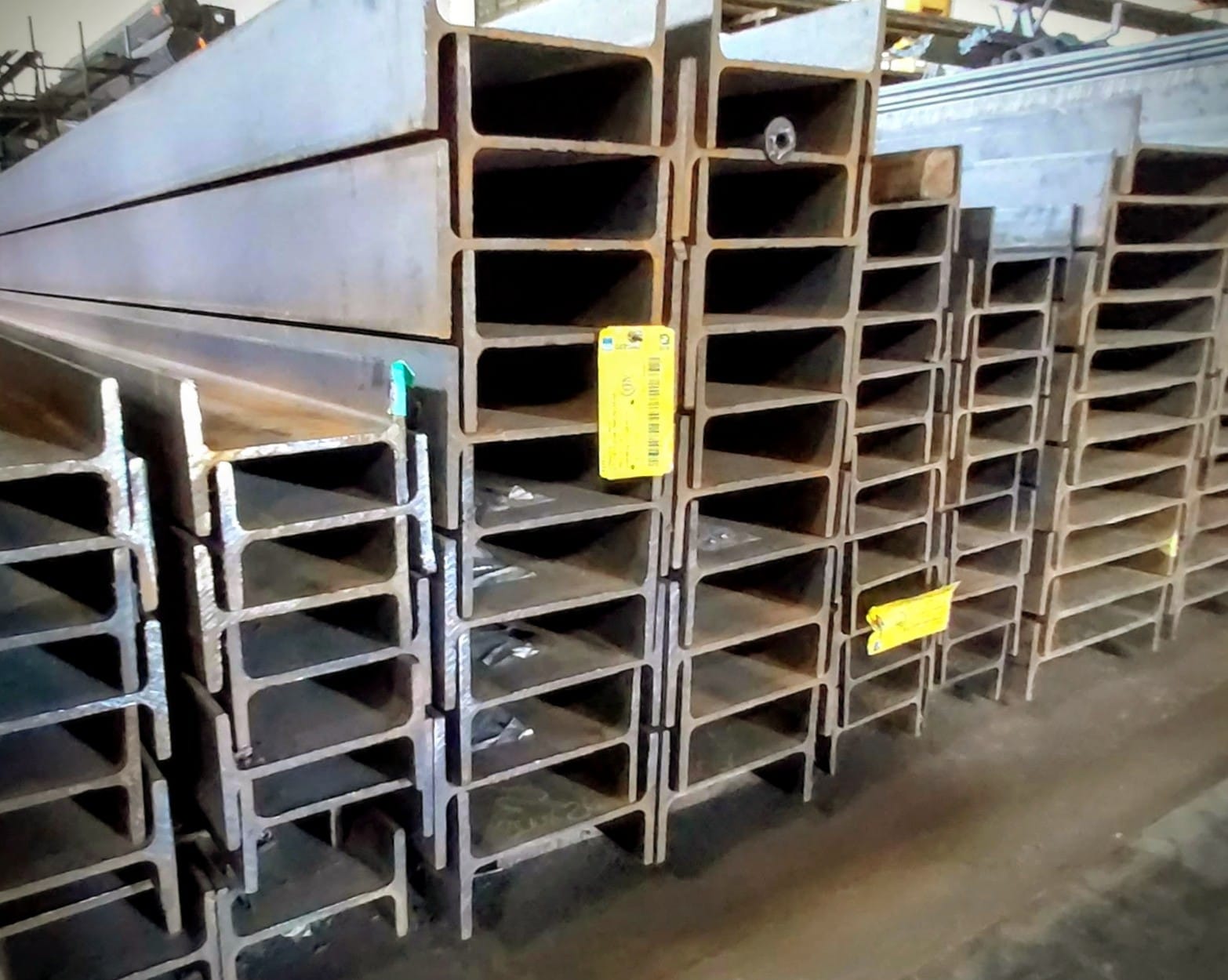

PERFIL W
Descrição
Viga W ou perfil W é um material laminado em aço A572 grau 50, seguindo as normas ABNT NBR 15980:2011 e ASTM A6/A6M, tendo comprimento padrão de 6 metros e 12 metros.
Aplicação
As vigas ou perfil laminado tem uma grande variedade de medidas que permite uma combinação de características geométricas, massa linear e dimensões. Também tem presença e vantagens bem significativas em vários segmentos como indústrias metalúrgicas, equipamentos de transportes, escoramentos de estruturas, implementos agrícolas e rodoviários, chassis de caminhão e ônibus, transbordos, monovias, vigamentos e etc…
Também oferece muitos benefícios como leveza da estrutura, segurança e rapidez na montagem, ótimo acabamento e superfície plana, proporcionando um melhor aproveitamento evitando desperdícios.
| BITOLA KG / METRO | PESO TEÓRICO | BITOLA KG / METRO | PESO TEÓRICO |
|---|---|---|---|
| W 150 X 13,00 | 13,00 | W 360 X 64,00 | 64,00 |
| W 150 X 18,00 | 18,00 | W 360 X 72,00 | 72,00 |
| W 150 X 24,00 | 24,00 | W 360 X 79,00 | 79,00 |
| W 200X 15,00 | 15,00 | W 410 X 38,80 | 38,80 |
| W 200 X 19,30 | 19,30 | W 410 X 46,10 | 46,10 |
| W 200 X 22,50 | 22,50 | W 410 X 53,00 | 53,00 |
| W 200 X 26,60 | 26,60 | W 410 X 60,00 | 60,00 |
| W 200 X 31,30 | 31,30 | W 410 X 67,00 | 67,00 |
| W 250 X 17,90 | 17,90 | W410 X 75,00 | 75,00 |
| W 250 X 22,30 | 22,30 | W 410 X 85,00 | 85,00 |
| W 250 X 25,30 | 25,30 | W 460 X 52,00 | 52,00 |
| W 250 X 28,40 | 28,40 | W 460 X 60,00 | 60,00 |
| W 250 X 32,70 | 32,70 | W 460 X 68,00 | 68,00 |
| W 250 X 38,50 | 38,50 | W 460 X 74,00 | 74,00 |
| W 250 X 44,80 | 44,80 | W 460 X 82,00 | 82,00 |
| W 310 X 21,00 | 21,00 | W 460 X 88,00 | 88,00 |
| W 310 X 23,80 | 23,80 | W 460 X 97,00 | 97,00 |
| W 310 X 28,30 | 28,30 | W 530 X 92,00 | 92,00 |
| W310 X 32,70 | 32,70 | W 530 X 101,00 | 101,00 |
| W 310 X 38,70 | 38,70 | W 530 X 109,00 | 109,00 |
| W 310 X 44,50 | 44,50 | W 610 X 101,00 | 101,00 |
| W 310 X 52,00 | 52,00 | W 610 X 113,00 | 113,00 |
| W 360 X 32,90 | 32,90 | W 610 X 125,00 | 125,00 |
| W 360 X 39,00 | 39,00 | W 610 X 140,00 | 140,00 |
| W 360 X 44,00 | 44,00 | W 610 X 155,00 | 155,00 |
| W 360 X 51,00 | 51,00 | W 610 X 174,00 | 174,00 |
| W 360 X 57,80 | 57,80 |

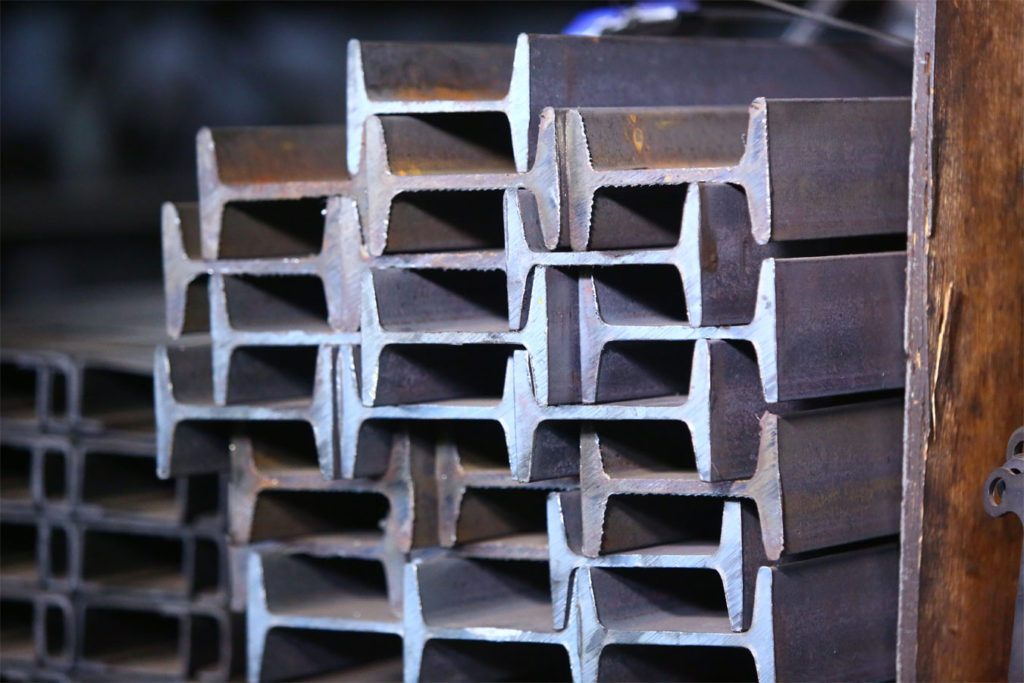

PERFIL I
Descrição
Viga I ou ( perfil I ) é um material laminado em aço a572 grau 50, seguindo as normas ABNT NBR 15980:2011 e ASTM A6/A6M.
Aplicação
As vigas ou perfil laminado tem uma grande variedade de medidas que permite uma combinação de características geométricas, massa linear e dimensões. Também tem presença e vantagens bem significativas em vários segmentos como indústrias metalúrgicas, equipamentos de transportes, escoramentos de estruturas, implementos agrícolas e rodoviários, chassis de caminhão e ônibus, transbordos, monovias, vigamentos e etc…
Também oferece muitos benefícios como leveza da estrutura, segurança e rapidez na montagem, ótimo acabamento e superfície plana, proporcionando um melhor aproveitamento evitando desperdícios.
| BITOLA POLEGADAS | BITOLA MILÍMETROS | ALMA | PESO KG/M |
|---|---|---|---|
| 3" X 2.3/8" | 76,20 X 59,20 | 1ª | 8,48 |
| 3" X 2.3/8" | 76,20 X 64,20 | 2ª | 9,68 |
| 4" X 2.5/8" | 101,60 X 67,60 | 1ª | 11,46 |
| 4" X 2.5/8" | 101,60 X 69,20 | 2ª | 12,65 |
| 5" X 3" | 127,00 X 76,20 | 1ª | 14,88 |
| 5" X 3" | 127,00 X 79,70 | 2ª | 18,20 |
| 6" X 3.3/8" | 152,40 X 84,60 | 1ª | 18,60 |
| 6" X 3.3/8" | 152,40 X 87,50 | 2º | 22,00 |

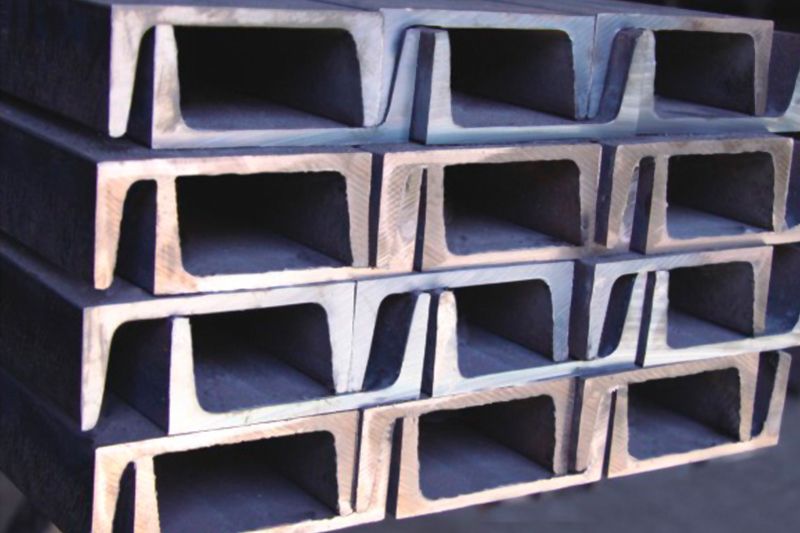

Perfil U
Descrição
Viga U ou ( perfil U ) é um material laminado em aço a572 grau 50, seguindo as normas ABNT NBR 15980:2011 e ASTM A6/A6M.
Aplicação
As vigas ou perfil laminado tem uma grande variedade de medidas que permite uma combinação de características geométricas, massa linear e dimensões. Também tem presença e vantagens bem significativas em vários segmentos como indústrias metalúrgicas, equipamentos de transportes, escoramentos de estruturas, implementos agrícolas e rodoviários, chassis de caminhão e ônibus, transbordos, monovias, vigamentos e etc…
Também oferece muitos benefícios como leveza da estrutura, segurança e rapidez na montagem, ótimo acabamento e superfície plana, proporcionando um melhor aproveitamento evitando desperdícios.
| BITOLA POLEGADAS | BITOLA MILÍMETROS | ALMA | PESO KG/M |
|---|---|---|---|
| 3" X 1.1/2" | 76,20 X 35,81 | 1ª | 6,11 |
| 3" X 1.1/2" | 76,20 X 38,05 | 2ª | 7,44 |
| 4" X 1.5/8" | 101,60 X 40,23 | 1ª | 7,95 |
| 4" X 1.5/8" | 101,60 X 41,83 | 2ª | 9,30 |
| 6" X 2" | 152,40 X 48,80 | 1ª | 12,20 |
| 6" X 2" | 152,40 X 51,70 | 2ª | 15,60 |
| 8" X 2.1/4" | 203,20 X 57,15 | 1ª | 17,10 |
| 8" X 2.1/4" | 203,20 X 57,15 | 2º | 20,50 |
| 10" X 2.5/8" | 254,00 X 66,68 | 1ª | 22,70 |
| 10" X 2.5/8" | 254,00 X 66,68 | 2º | 29,80 |
| 12" X 3" | 304,80 X 76,20 | 1ª | 30,70 |
| 12" X 3" | 304,80 X 76,20 | 2º | 37,20 |
| 15" X 3.3/8" | 381,00 X 85,73 | 1ª | 50,40 |
| 15" X 3.3/8" | 381,00 X 85,73 | 2º | 52,10 |

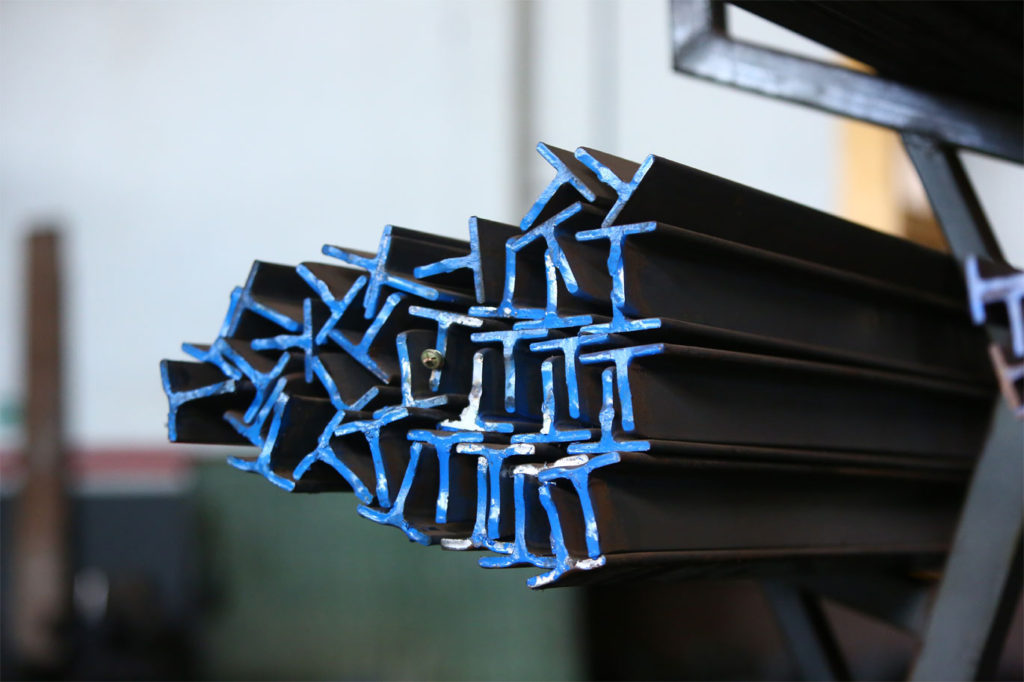

Perfil "T"
Descrição
Ferro T é um material laminado em aço ASTMA A36 e pode ser liso ou xadrez (antiderrapante) com comprimento de 6 metros.
Aplicação
Ferro laminado ou (barra laminada) podem ser muito utilizadas na construção civil, máquinas, implementos agrícolas e rodoviários, placas de sinalização, serralheria, grades, portões, suportes, decorações, prateleiras e etc… Torres de transmissão de energia e telecomunicação, esquadrias, carroceiras, corrimão de escadas.
| BITOLA POLEGADAS | PESO KG/M |
|---|---|
| 3/4" x 1/8" | 0,69 |
| 5/8" x 1/8" | 0,71 |
| 3/4" x 1/8" | 0,86 |
| 7/8" x 1/8" | 0,99 |
| 1" x 1/8" | 1,18 |
| 1.1/4" x 1/8" | 1,5 |
| 1.1/4" x 3/16" | 2,16 |
| 1.1/2" x 1/8" | 1,82 |
| 1 1/2" x 3/16" | 2,65 |
| 1 1/2" x 1/4" | 3,42 |
| 2" x 3/16" | 3,62 |
| 2" x 1/4" | 4,74 |

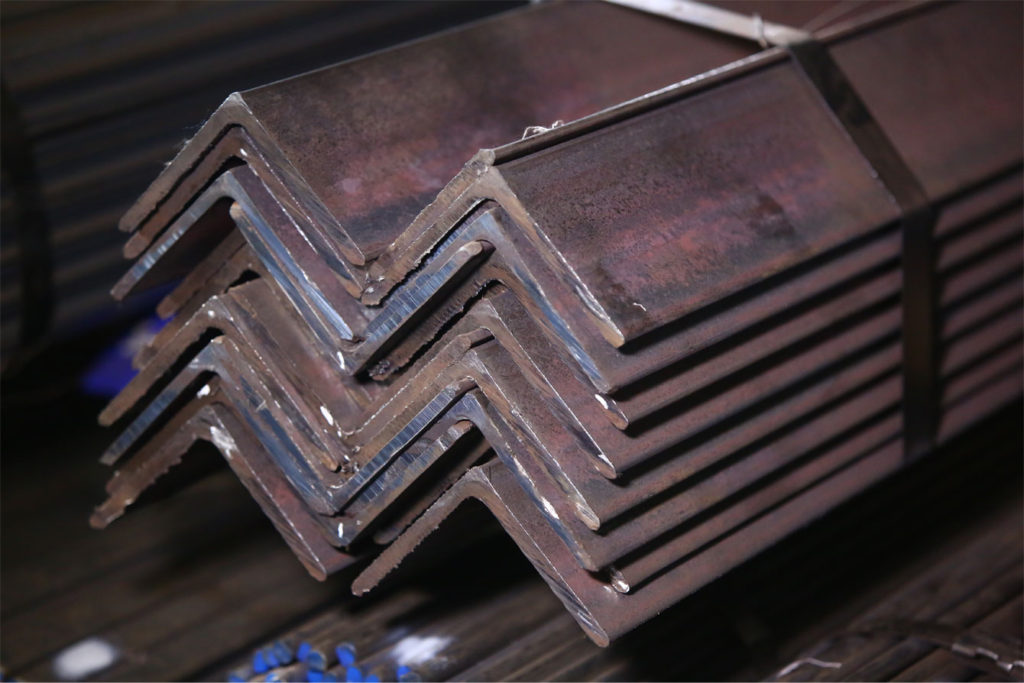

Cantoneiras laminadas
Descrição
Contoneira é um material de dusa abas iguais laminado em aço ASTMA A36 com comprimento de 6 metros.
Aplicação
Ferro laminado ou (barra laminada) podem ser muito utilizadas na construção civil, máquinas, implementos agrícolas e rodoviários, placas de sinalização, serralheria, grades, portões, suportes, decorações, prateleiras e etc… Torres de transmissão de energia e telecomunicação, esquadrias, carroceiras, corrimão de escadas.
MEDIDAS EXTERNAS
ESPESSURAS DA PAREDE / KG POR BARRA 6.000 mm
| polegada | mm | 2,50 | 1/8" | 3/16" | 1/4" | 5/16" | 3/8" | 1/2" | 5/8" |
|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 12,70 | 3,38 | 3,02 | ||||||
| 5/8" | 15,87 | 3,57 | 4,64 | 4,60 | |||||
| 3/4" | 19,05 | 4,52 | 5,51 | 5,50 | |||||
| 7/8" | 22,22 | 6,38 | 6,30 | ||||||
| 1" | 25,40 | 7,54 | 10,58 | 14,35 | 6,92 | ||||
| 1.1/4" | 31,75 | 9,57 | 13,65 | 17,68 | 8,80 | ||||
| 1.1/2" | 38,10 | 11,60 | 16,67 | 21,75 | 11,28 | ||||
| 1.3/4" | 44,45 | 13,63 | 19,71 | 13,22 | |||||
| 2" | 50,80 | 15,37 | 22,76 | 29,57 | 35,30 | 42,00 | |||
| 2.1/2" | 63,50 | 27,70 | 38,00 | 54,00 | |||||
| 3" | 76,20 | 35,00 | 46,25 | 65,00 | |||||
| 4" | 101,60 | 63,75 | 117,00 |

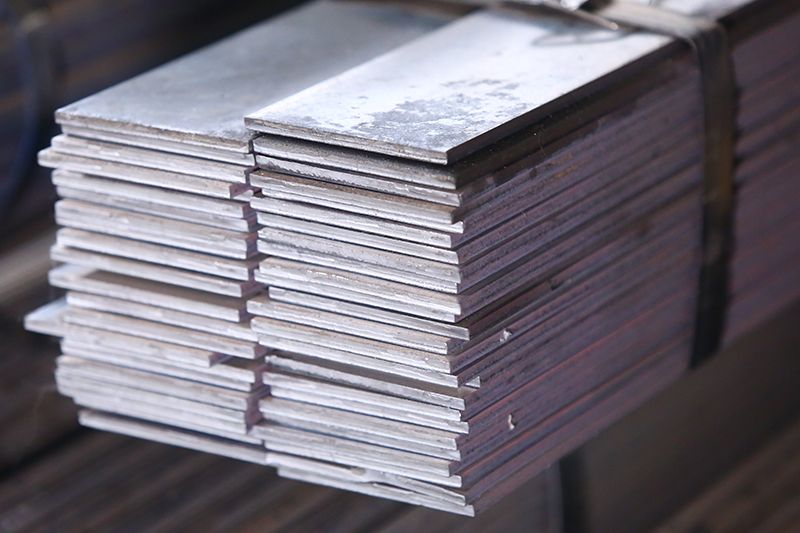

Barras chatas laminadas
Descrição
Barra chata ou (ferro chato) é um material laminado em aço ASTMA A36, com comprimento de 6 metros.
Aplicação
Ferro laminado ou (barra laminada) podem ser muito utilizadas na construção civil, máquinas, implementos agrícolas e rodoviários, placas de sinalização, serralheria, grades, portões, suportes, decorações, prateleiras e etc… Torres de transmissão de energia e telecomunicação, esquadrias, carroceiras, corrimão de escadas.
MEDIDAS EXTERNAS
ESPESSURAS DA PAREDE / KG POR BARRA 6.000 mm
| polegada | mm | 2,50 | 1/8" | 3/16" | 1/4" | 5/16" | 3/8" | 1/2" | 5/8" |
|---|---|---|---|---|---|---|---|---|---|
| 3/8" | 9,50 | 1,63 | |||||||
| 1/2" | 12,07 | 2,13 | 3,13 | 4,00 | |||||
| 5/8" | 15,87 | 2,50 | 3,45 | 4,93 | |||||
| 3/4" | 19,05 | 3,00 | 4,50 | 5,95 | |||||
| 7/8" | 22,22 | 3,50 | 5,22 | 6,96 | |||||
| 1" | 25,40 | 4,00 | 5,95 | 7,70 | 10,00 | 11,60 | 14,70 | ||
| 1.1/4" | 31,75 | 5,00 | 7,48 | 10,00 | 12,47 | 15,00 | 19,71 | ||
| 1.1/2" | 38,10 | 6,00 | 9,00 | 11,89 | 14,80 | 17,68 | 23,48 | ||
| 2" | 50,80 | 8,60 | 11,82 | 15,66 | 19,70 | 23,48 | 31,31 | ||
| 2.1/2" | 63,50 | 19,71 | 24,93 | 29,57 | 39,13 | ||||
| 3" | 76,20 | 23,48 | 30,44 | 35,08 | 47,00 | ||||
| 4" | 101,60 | 31,50 | 40,00 | 47,00 | 62,50 | 81,50 |

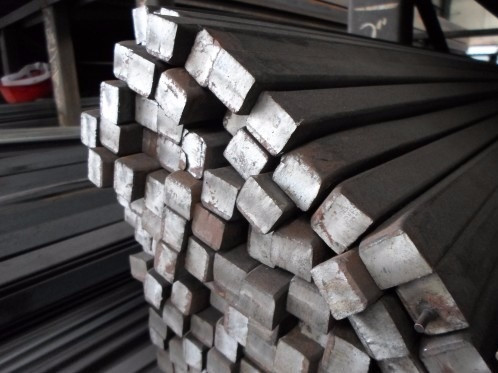

Quadradas
Descrição
Barra quadrada ou ferro quadrado é um material de quatro lados iguais laminado em aço ASTMA A36 com comprimento de 6 metros.
Aplicação
Ferro laminado ou (barra laminada) podem ser muito utilizadas na construção civil, máquinas, implementos agrícolas e rodoviários, placas de sinalização, serralheria, grades, portões, suportes, decorações, prateleiras e etc… Torres de transmissão de energia e telecomunicação, esquadrias, carroceiras, corrimão de escadas.
| BITOLA POLEGADAS | PESO KG/M |
|---|---|
| 3/8 | 4,50 |
| 1/2 | 8,12 |
| 5/8 | 12,76 |
| 3/4 | 17,50 |
| 1" | 31,30 |

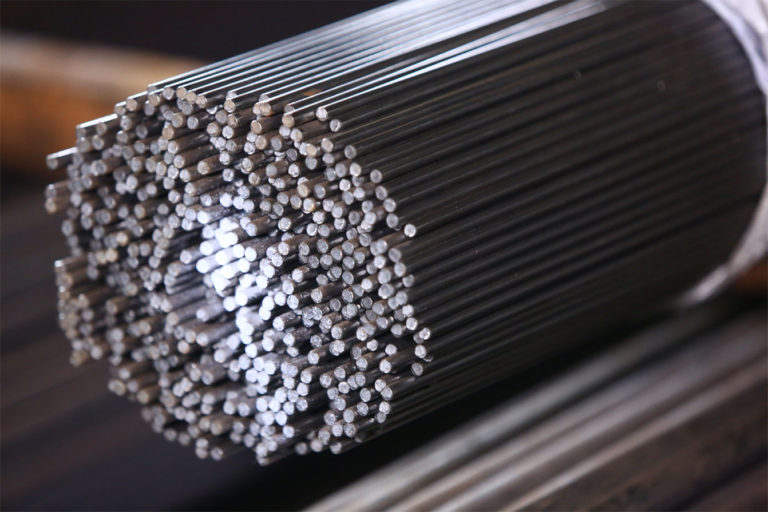

Redondas laminadas e trefiladas
Descrição
Barra redonda ou ferro redondo é um material laminado em aço ASTMA A36 e pode ser mercânico ou trefilado com comprimento de 6 metros.
Aplicação
Ferro laminado ou (barra laminada) podem ser muito utilizadas na construção civil, máquinas, implementos agrícolas e rodoviários, placas de sinalização, serralheria, grades, portões, suportes, decorações, prateleiras e etc… Torres de transmissão de energia e telecomunicação, esquadrias, carroceiras, corrimão de escadas.
Laminadas
| BITOLA POLEGADAS | PESO KG/M |
|---|---|
| 1/4 | 1,69 |
| 5/16 | 2,53 |
| 3/8 | 3,63 |
| 1/2 | 6,09 |
| 5/8 | 9,71 |
| 3/4 | 13,92 |
| 7/8 | 20,00 |
| 1 | 25,00 |
| 1.1/4" | 38,00 |
| 1.1/2" | 55,00 |
Trefiladas
| BITOLA POLEGADAS | PESO KG/M |
|---|---|
| 3/16" | 1,00 |
| 1/4" | 1,60 |
| 5/16" | 2,50 |
| 3/8" | 3,50 |
| 7/16" | 6,00 |
| 1/2" | 6,00 |
| 5/8" | 9,40 |
| 1.1/2" | 56,00 |
